2.4GHz帯無指向性アンテナ

無線マイコンモジュール TWELITE-トワイライトに接続可能な認証適合アンテナをご用意しています。

以下に2.4GHz帯無指向性アンテナをご紹介します。

接続するアンテナにより同軸コネクタタイプまたはスルーホールタイプのTWELITE-トワイライトを選択してください。
海外では国により使用できるアンテナが異なります。詳しくはお問い合わせください。
アンテナの設置位置は通信品質に大きく影響します。詳細は通信距離を延ばすため注意点をご参照下さい。

無指向性アンテナとは

MW

電波がアンテナを軸にして周囲にドーナツ状に伝播するオーソドックスなアンテナです。上面から見た電波の放射パターンが真円(360度均一)です。

電波の方向に対して垂直方向にも幅を持っています。最大性能の半分になる角度をビーム幅(半値角)と呼び約60度です。通信相手はこの範囲内に設置してください。電波方向の中心に設置した時に最大利得となります。

この特性をご理解の上、最適な向きと位置に設置してください。

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。
無指向性アンテナ

絶対利得 2.14 dBiが理想的な半波長ダイポールアンテナのスペックです。これ以上の値になると指向性がでます。(半値角が狭くなる、または放射パターンが歪になる。)

アンテナの真上と真下(ドーナツの穴の部分)は感度が低くなりますのでアンテナを立てた状態で上下間の通信には不向きです。この場合はアンテナを横に向けるか、指向性のあるアンテナをお使い下さい。

アンテナ方向マーク



アンテナ方向マーク

良好な通信を確保するためにはアンテナの向きを意識する必要があります。電波には波の方向がありこれを偏波と呼びます。通信するアンテナ同士の偏波方向を合わせることにより通信感度が良くなります。

ケース内組込型アンテナはアンテナ方向マークアンテナ方向マークが表示されています。これは偏波の向きを表しています。

通常はこの矢印を天地方向に向けて設置してください。 上下はどちらでも構いません。

ケース内組込型アンテナ


ケース内組込型アンテナ

以下のような場合に適したアンテナです。

アンテナ接続の際は同軸コネクタタイプのTWELITE-トワイライトをご使用ください。スルーホールタイプのTWELITE-トワイライトには接続できません。

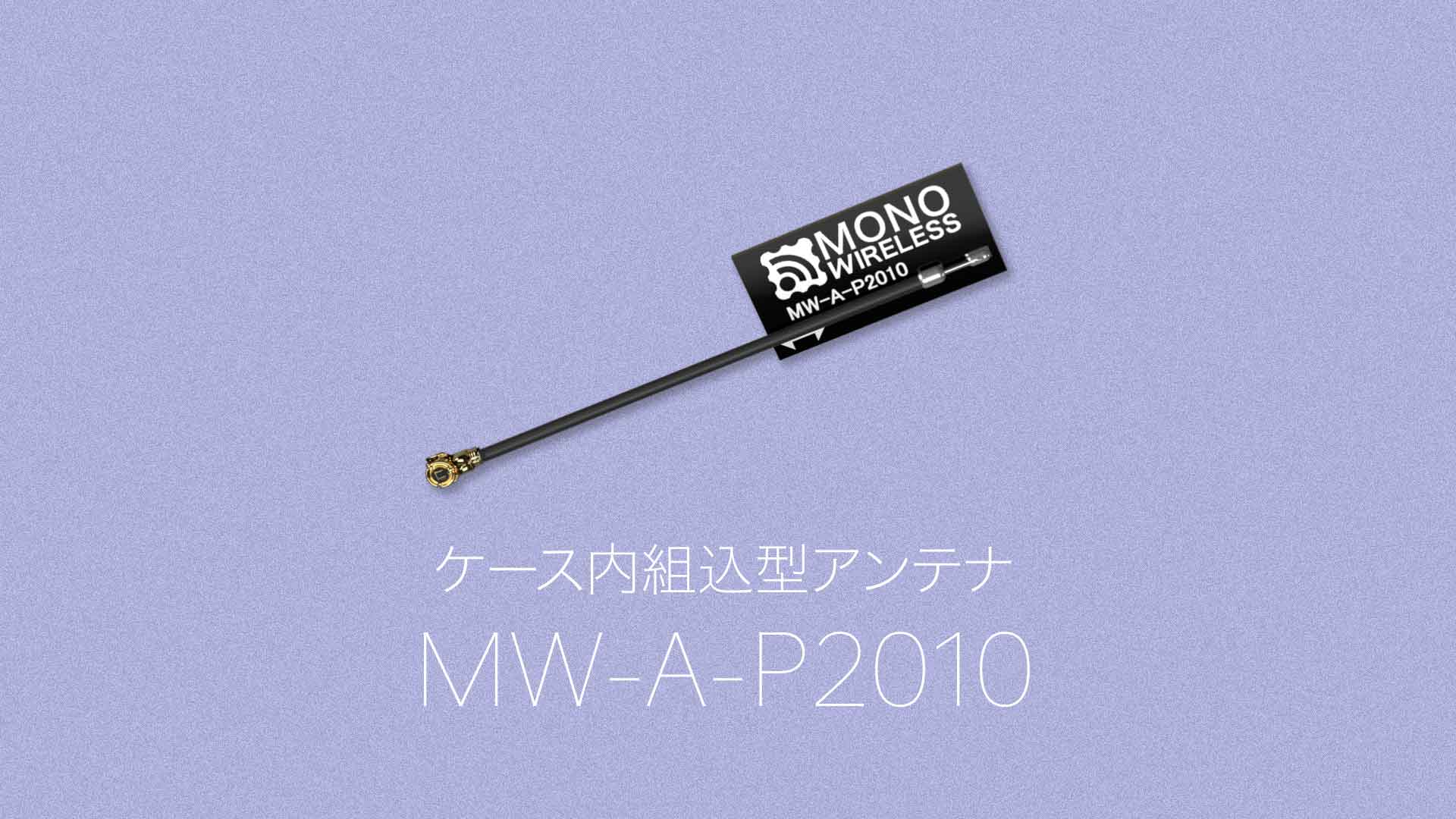

MW-A-P2010/TWE-AN-P2010

mw-a-p2010

品名:ケース内組込型アンテナ
型番:MW-A-P2010-05
旧型番:TWE-AN-P2010-05
JAN:4589512170068

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

狭いスペースに配置することができ、高い性能を発揮します。

樹脂ケースの内側に貼り付けて使用するためにアンテナの裏面には両面テープが添付されています。

小型で高性能なダイポールアンテナです。通信性能を保ちつつ、小型、薄型を追求しています。

理想的な設置環境化ではMW-A-P4208に比較して利得はやや低いですが、金属物体が近くにある場合にMW-A-P4208に比べ性能低下への影響が少ないという特徴があります。

※ アンテナ性能は近くにある物(特に金属)に影響を受けます。

2.4GHz小型アンテナ
アンテナ形式:半波長ダイポール
アンテナサイズ:20 mm x 10 mm x1.0 t
重量:0.8 g
コネクタ:UFLタイプ
ケーブル長:50 mm
利得:1.66 dBi

TWE-AN-P2010とMW-A-P2010は基板の色とシルク表示が異なるだけで同一の仕様です。

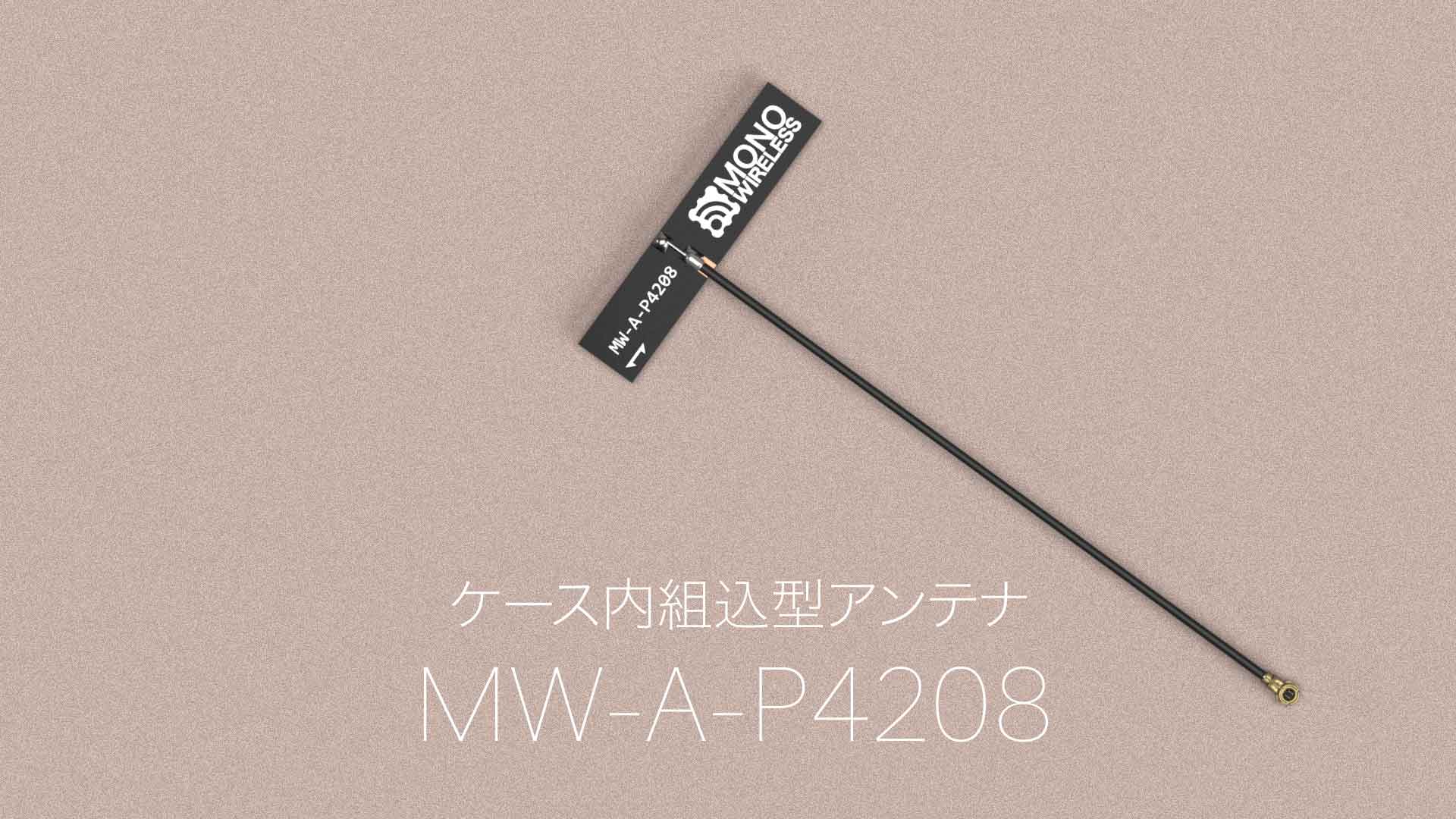

MW-A-P4208/TWE-AN-P4208

mw-a-p4208

品名:ケース内組込型アンテナ
型番:MW-A-P4208-10
旧型番:TWE-AN-P4208-10
JAN:4589512170082

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

狭いスペースに配置することができ、高い性能を発揮します。

樹脂ケースの内側に貼り付けて使用するためにアンテナの裏面には両面テープが添付されています。

小型で高性能なダイポールアンテナです。小型、薄型でありながら、性能をダイポールアンテナの理想値に限りなく近づけました。

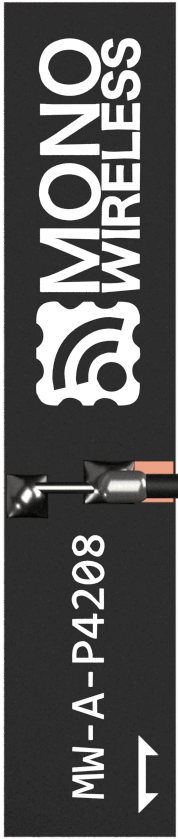

TWE-AN-P4208

アンテナ形式:半波長ダイポール
アンテナサイズ:42.5 mm x 8.75 mm x 1.0 t
重量:約1.4g
コネクタ:UFLタイプ
利得: 2.00 dBi
ケーブル長:100 mm

TWE-AN-P4208とMW-A-P4208は基板の色とシルク表示が異なるだけで同一の仕様です。

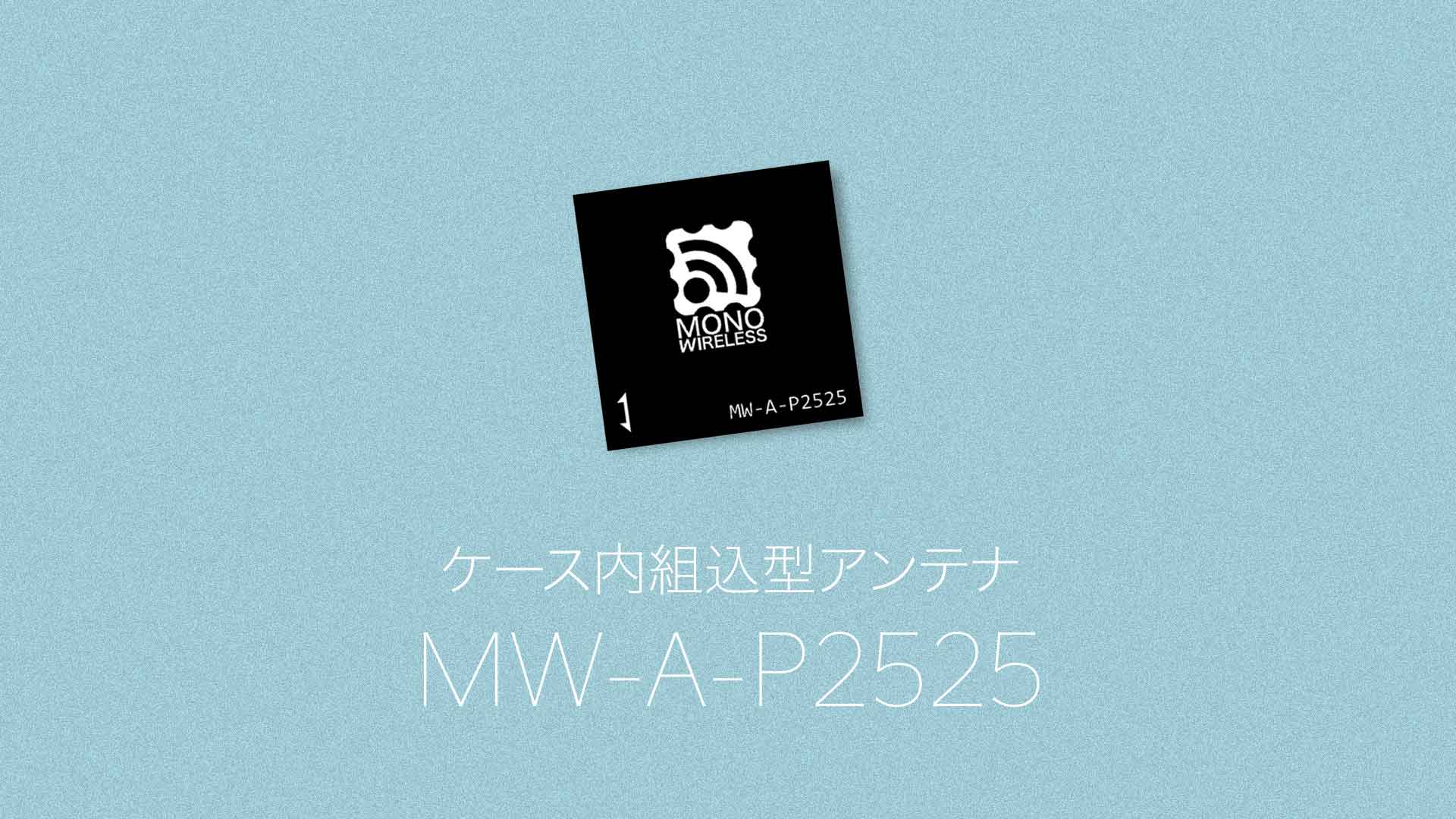

MW-A-P2525/TWE-AN-P2525

mw-a-p2525

品名:ケース内組込型アンテナ
型番:MW-A-P2525
旧型番:TWE-AN-P2525
JAN:4589512170099

電波の方向

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。
TWE-AN-P2525とMW-A-P2525とはシルク表示に対してアンテナ方向(偏波方向)が90度異なりますのでご注意ください。

TWELITEの同軸コネクタ版の上に貼り付けて使用します。アンテナの裏面には両面テープが添付されています。

TWELITE 2525Aに使用されているアンテナです。小型デバイスで2dBiのアンテナ性能を得ることができます。直下にコイン型電池を配置しても著しい性能低下がありません。

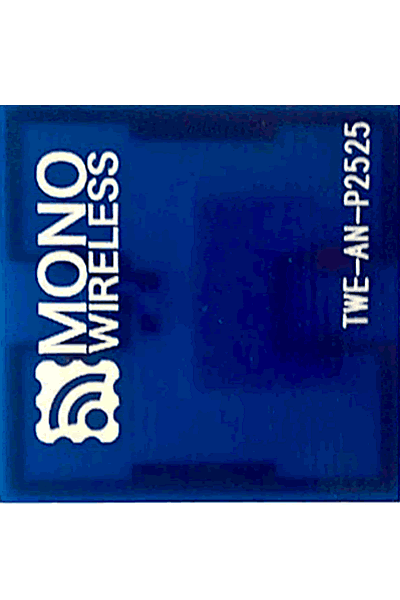

TWE-AN-P2525 TWE-AN-P2525
表面 裏面

アンテナ形式:平面パッチアンテナ(ループ)
アンテナサイズ:25 mm x 25 mm x 0.5 t
重量:約1.0g
コネクタ:UFLタイプ
利得: 2.00 dBi

TWE-AN-P2525とMW-A-P2525表示は基板の色とシルク表示が異なるだけで同一の仕様です。

室内用可倒式アンテナ MW-A-D85/TWE-AN-D85

品名:室内用可倒式アンテナ MW-A-D85
型番: MW-A-D85
旧型番:TWE-AN-D85
JAN:4589512170303

アンテナ形式:半波長ダイポール
アンテナ長:85.7 mm
重量:約10.3g
コネクタ:SMA-P
利得:2.00 dBi

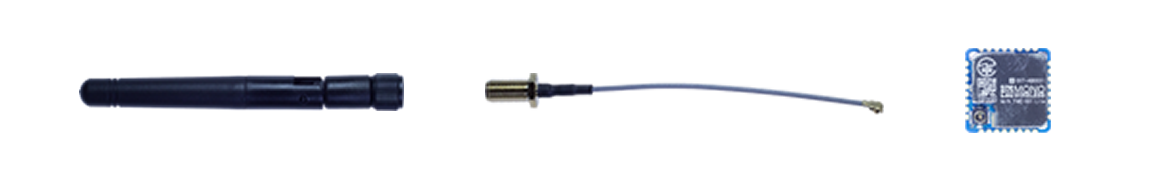

TWELITE-トワイライトと接続する際はSMA変換ケーブルが必要です。延長ケーブルを使用することも可能です。

アンテナとケーブルはセットで認証を取得しております。指定以外のケーブルを使用した場合、認証を外れてしまいます。

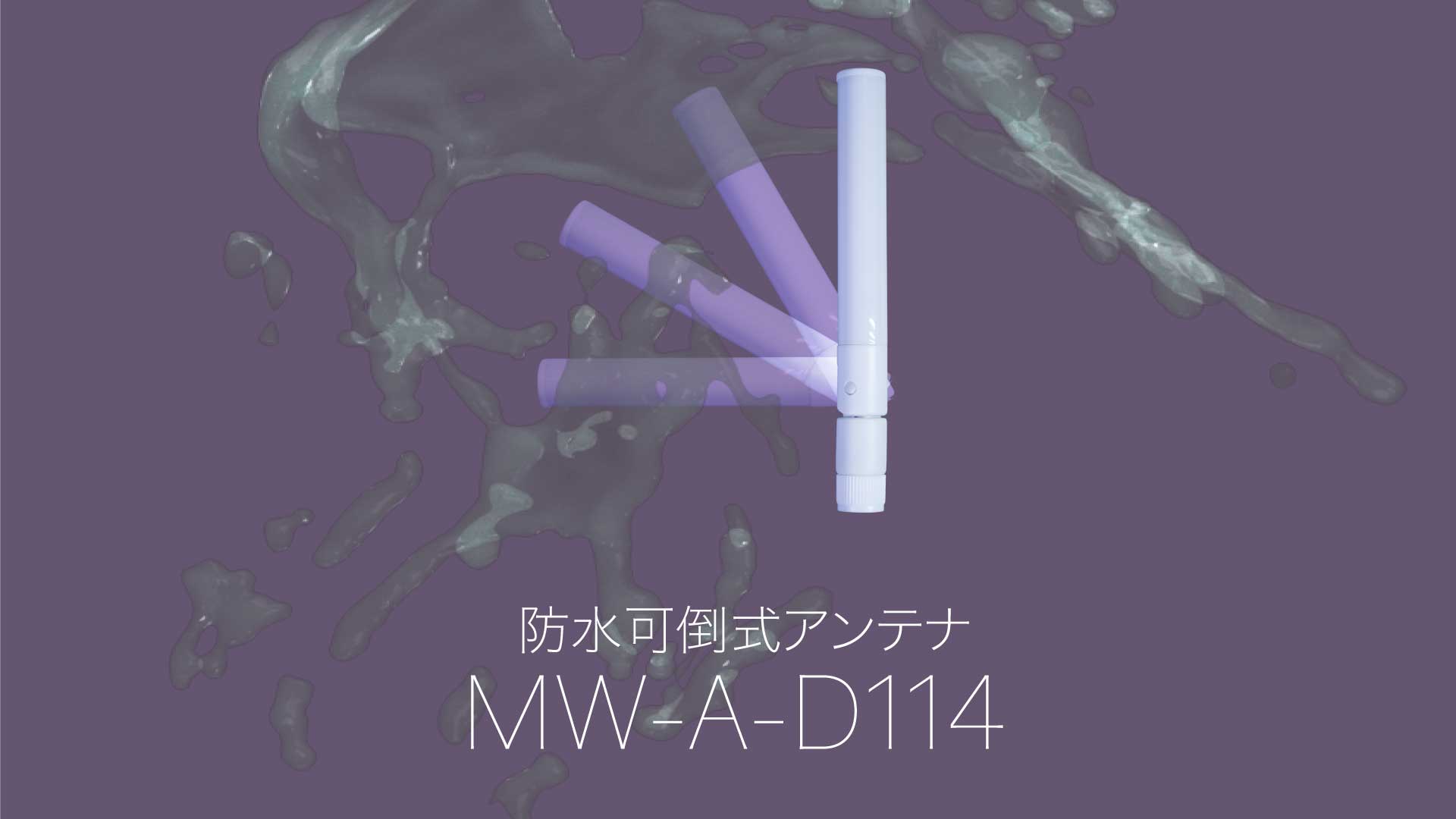

防水可倒式アンテナ MW-A-D114/TWE-AN-D114

MW-A-D114
防水可倒式アンテナ
屋外のモノをつなぐ。

品名:防水可倒式アンテナ MW-A-D114
型番:MW-A-D114
旧型番:TWE-AN-D114
JAN:4589512170310

防水仕様で3段階に倒すことができます。

MW-A-D114

アンテナ形式:半波長ダイポール
コネクタ:SMA-P
アンテナ長:113 mm
重量:約19.0g
利得:2.00 dBi
保護等級:IP67

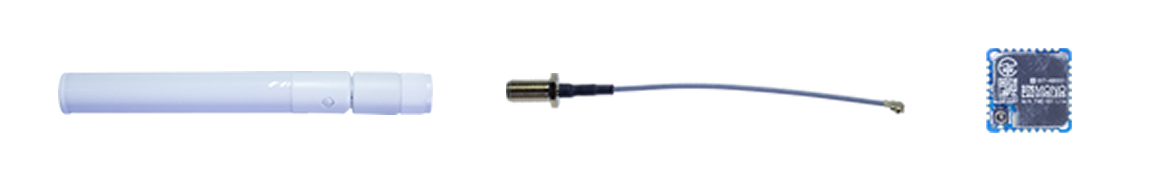

TWELITE-トワイライトと接続する際はSMA変換ケーブルが必要です。延長ケーブルを使用することも可能です。

取り付け方法の参考資料

アンテナとケーブルはセットで認証を取得しております。指定以外のケーブルを使用した場合、認証を外れてしまいます。

ワイヤアンテナ





TWELITE-トワイライトのスルーホールタイプはワイヤアンテナをはんだ付けすることで安価に高性能なアンテナを構成できます。

ワイヤアンテナはハテナ型、マッチ棒型、カギ型の3種類から選択できます。

アンテナ接続の際はスルーホールタイプのTWELITE-トワイライトをご使用ください。同軸コネクタタイプのTWELITE-トワイライトには接続できません。

TWELITE-トワイライトを自動機で親基板に実装する場合は、実装後に親基板の裏側からワイヤアンテナの半田付け作業を行なってください。その際に親基板に開口が必要になります。 詳細

マッチ棒アンテナ

電波の方向

無線モジュール TWELITE-トワイライト
アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。
品名:マッチ棒アンテナ
型番:MW-A-W0
JAN:4589512170280

MW-A-W0

アンテナ長:32 mm
重量:約0.3g
利得:2.00 dBi

長さは32mmです。直線に伸ばして使用すると最大の性能を発揮します。スペースが許す場合は最も良い特性になります。折り曲げて使用することも可能ですが、曲げ方により性能が著しく低下する場合があります。

カギ型アンテナ

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

品名:カギ型アンテナ
型番:MW-A-W3
JAN:4589512170518
新製品

MW-A-W3

重量:約0.2g
利得:2.00 dBi

背が低く、コンパクトな曲げパターンです。

ハテナ型アンテナ

電波の方向

MW-A-W7
アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。
品名:ハテナ型アンテナ
型番:MW-A-W7
JAN:4589512170297

無線モジュール

重量:約0.2g
利得:2.00 dBi

薄型で、コンパクトな曲げパターンです。背をなるべく低く実装したい場合に適しています。ただし、寝かせて設置すると性能が低下しますので偏波の方向に注意してください。

旧製品

防水スリーブアンテナ

※ 本製品は生産終了予定となっております。新規量産向けにはお使いにならないでください。代替としてMW-A-D114 + MW-C-UJ-10-1をご検討ください。

型番:MW-A-SL006
旧型番:YJ-SL-006
JAN:4589512170112

ケーブル一体型で筐体からの着脱はできません。

2.4GHzアンテナ

アンテナ形式:半波長スリーブ
コネクタ:UFLタイプ
アンテナ長:73 mm
ケーブル長:120 mm
重量:約7.3g
利得:2.00 dBi

防水にする場合は、筐体との間に別途Oリングが必要です。筐体にあわせてお選び下さい。Oリングは付属しません。

TWE-AN-010

※ 本製品は販売を終了させていただきました。後継品のTWE-AN-D85をご検討ください。

型番:TWE-AN-010

2.4GHzアンテナ

アンテナ形式:半波長ダイポール
コネクタ:SMA-P
アンテナ長:109 mm
利得:2.00 dBi

TWE-AN-099

※ 本製品は販売を終了させていただきました。代替として、TWE-AN-D85、TWE-AN-P4208をご検討ください。

型番:TWE-AN-099
JAN:4589512170105

ケーブル一体型で筐体からの着脱はできません。

2.4GHzアンテナ

アンテナ形式:半波長スリーブ
アンテナ長:87 mm
コネクタ:UFLタイプ
ケーブル長:150 mm
利得:2.00 dBi

※ 取り付け強度など機械的な検討はお客様の判断として実施されるようお願いいたします。また受け側樹脂部品の取り付け可能板厚は1mmです。)
