超簡単!無線マイコンTWELITE® DIP-トワイライトディップ

TWELITE-トワイライト

TWELITE DIPはTWELITEを2.54mmピッチの基板に搭載した28ピンDIP型です。手作業での配線が容易です。汎用基板やソケット、ブレッドボードに直接搭載でき、試作や小規模ロット生産に適しています。

名前の由来

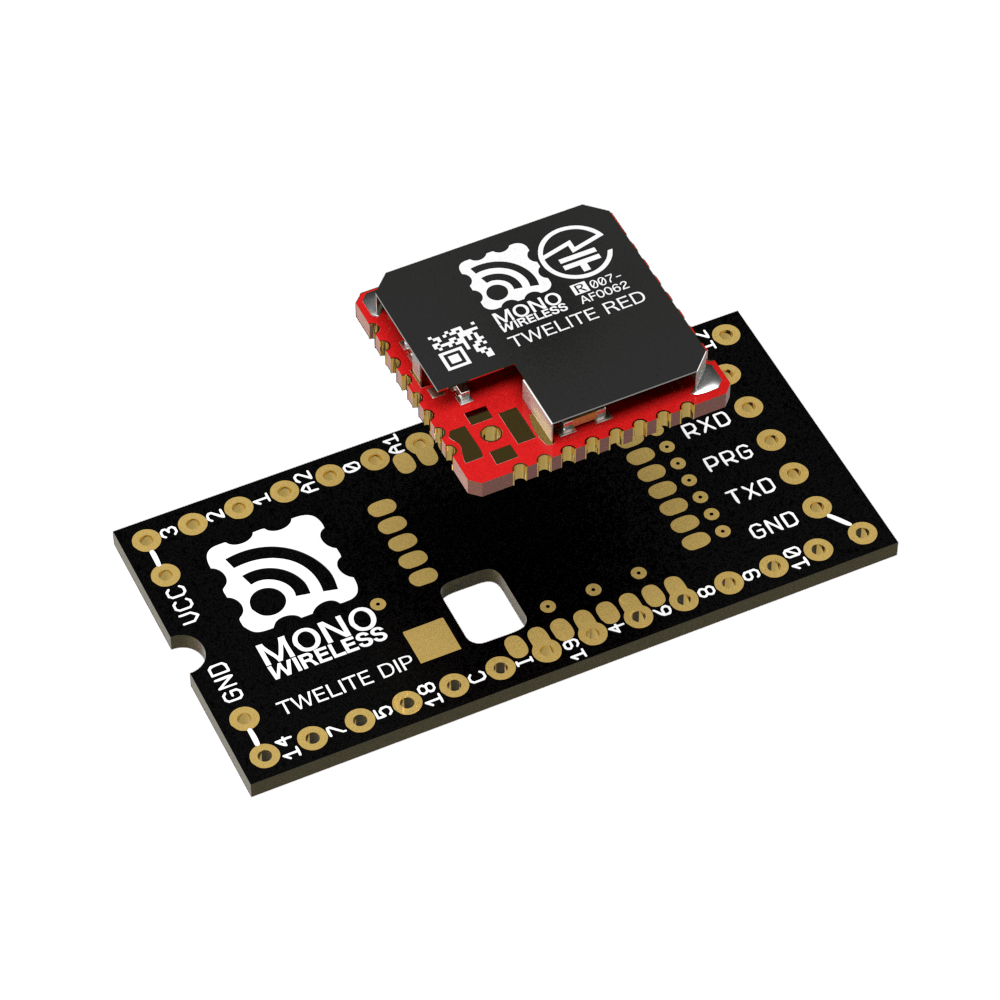

DIP(ディップ)はDual Inline Package(2列の接続端子のパッケージ)の略でICパッケージの両長辺に接続端子が下向きに並んだ形状を意味します。本製品はDIP形状をしたTWELITEなのでTWELITE DIP(トワイライトディップ)と名付けました。

BLUE - ブルー

TWE-L-DI-W
品名: TWELITE DIP
型番: TWE-L-DI-W
JAN: 4589512170181
備考: アンテナ実装済
SMD
表面実装
DIP
DIP-28ピン
7ピンソケット
送信出力
BLUE
標準出力
RED
高出力
アンテナ
同軸コネクタ
wire
ワイヤアンテナ
初期アプリ
Twelite
APP_Twelite
ネットで購入
TWE-L-DI-U
品名: TWELITE DIP
型番: TWE-L-DI-U
JAN: 4589512170228
備考: アンテナ別
表面実装
DIP
DIP-28ピン
7ピンソケット
送信出力
BLUE
標準出力
RED
高出力
アンテナ
同軸コネクタ
wire
ワイヤアンテナ
初期アプリ
Twelite
APP_Twelite
ネットで購入

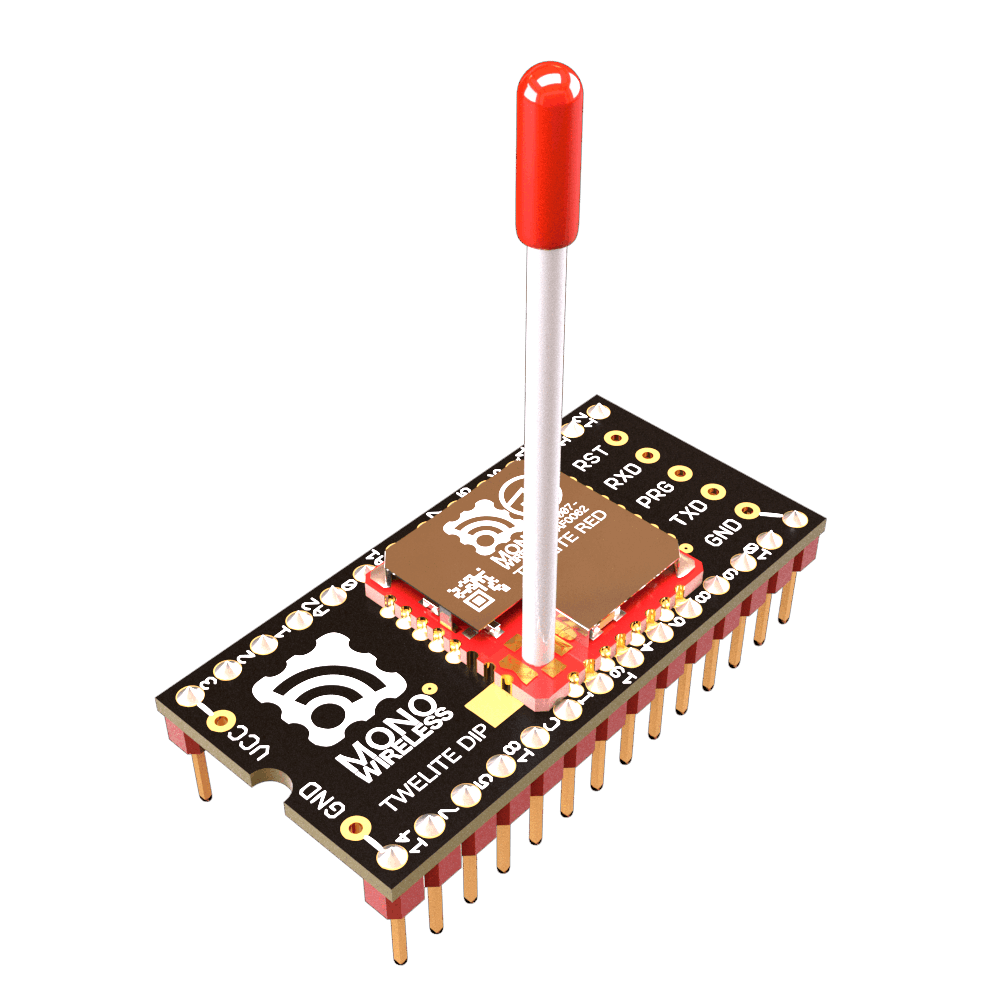

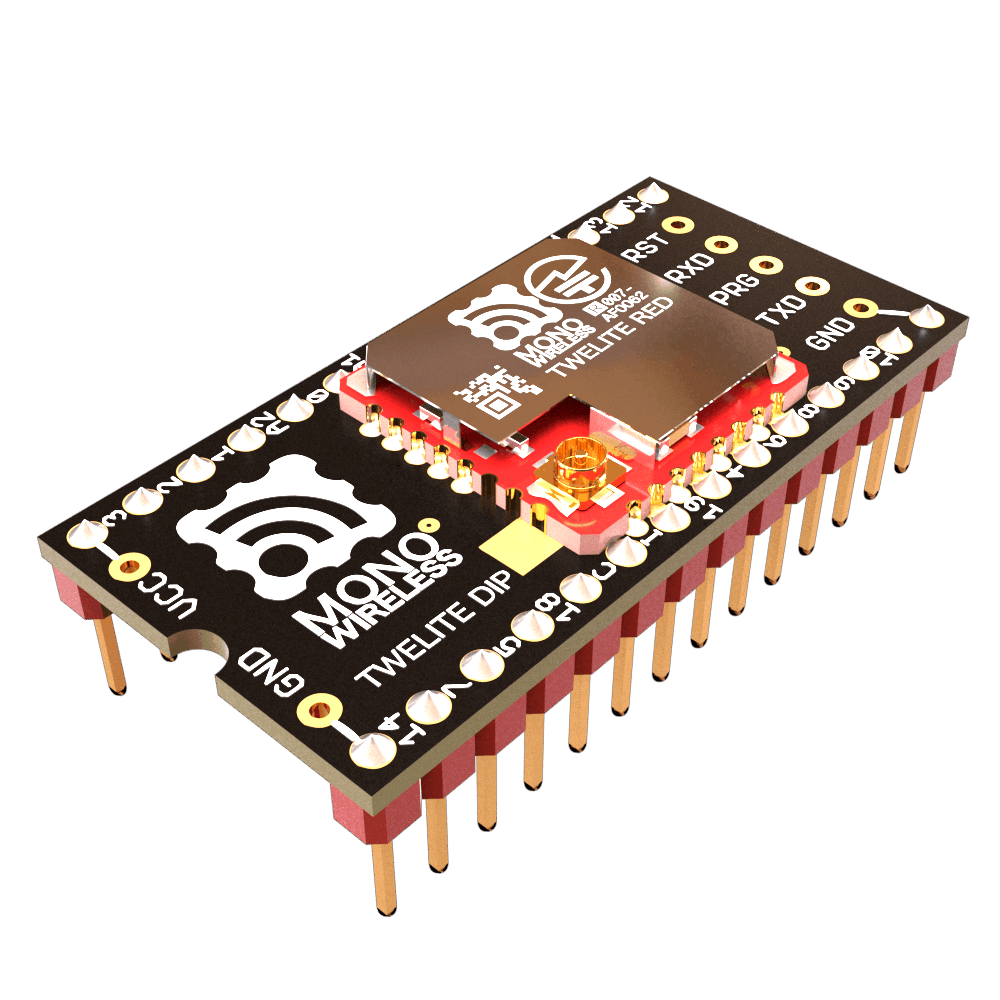

RED - レッド

TWE-L-DI-W
品名: TWELITE DIP
型番: MW-R-DI-W
JAN: 4589512170433
備考: アンテナ実装済
SMD
表面実装
DIP
DIP-28ピン
7ピンソケット
送信出力
BLUE
標準出力
RED
高出力
アンテナ
同軸コネクタ
wire
ワイヤアンテナ
初期アプリ
Twelite
APP_Twelite
ネットで購入
TWE-L-DI-U
品名: TWELITE DIP
型番: MW-R-DI-U
JAN: 4589512170457
備考: アンテナ別
表面実装
DIP
DIP-28ピン
7ピンソケット
送信出力
BLUE
標準出力
RED
高出力
アンテナ
同軸コネクタ
wire
ワイヤアンテナ
初期アプリ
Twelite
APP_Twelite
ネットで購入
高出力タイプ RED-レッドの発売に伴い、従来のTWELITE-トワイライトの呼称を標準出力タイプ BLUE-ブルーに変更しました。
高出力タイプ RED-レッドと標準出力タイプ BLUE-ブルーは混在可能です。
アプリを書き換える場合は標準出力タイプ BLUE-ブルーと高出力タイプ RED-レッドそれぞれ専用のファイルを選んでください。バイナリは共通ではありません。書き込みツール TWELITEプログラマは0.3.5.2以降のバージョンでRED - レッドに対応しました。
概略

32ビットマイコンを内蔵しデジタル、アナログ、シリアルの入出力があるため、外部に制御用のマイコンを必要とせず各種センサーやLED等を接続して無線通信を行うことができます。

ソフトウエア開発なしですぐに使用できる TWELITE APPS - トワイライトアプリが各種用意されており、複雑な作業無しで初心者の方にも簡単にすぐにお使いいただけます。 インタラクティブモードで詳細設定も行うことができ、より高度な使い方もできます。

評価開発環境を使用して開発することもできます。

日本の電波法認証(技適)を取得しています。

製品コンセプト

超簡単!無線マイコン TWELITE DIP-トワイライトディップは「簡単にすぐに使用できる無線モジュール」をコンセプトに開発しました。

無線を使って各種センサーの情報を無線で収集するための装置や、各種リモコンを作成したいが、ハードルが高すぎるという方に無線機能を手軽にご使用いただくことを目的としています。TWELITE DIP-トワイライトディップを使用して手軽に無線機能を手に入れることができます。

対象ユーザー

ホビーや学習用途から各種試作や小ロット量産まで対応し幅広いユーザーにご使用いただけ、初めての方にも扱いやすい無線マイコンモジュールです。

用途
電子工作
ラピッドプロトタイピング
ラピッドプロトタイピングとは短期間で試作を行うことです。なるべく準備期間をかけずに無線を使用したサービスや製品開発の社内検討や客先でのデモンストレーション等にお使いいただけます。
教育教材
無線を使用した電子回路学習や実習等にお使いいただけます。簡単に無線で実験ができます。
ホビー・DIY
無線を使用した趣味の電子工作やDIY等にお使いいただけます。無線機能を手軽に実装できます。
特徴
超簡単!その1
超簡単!その1

工作が簡単

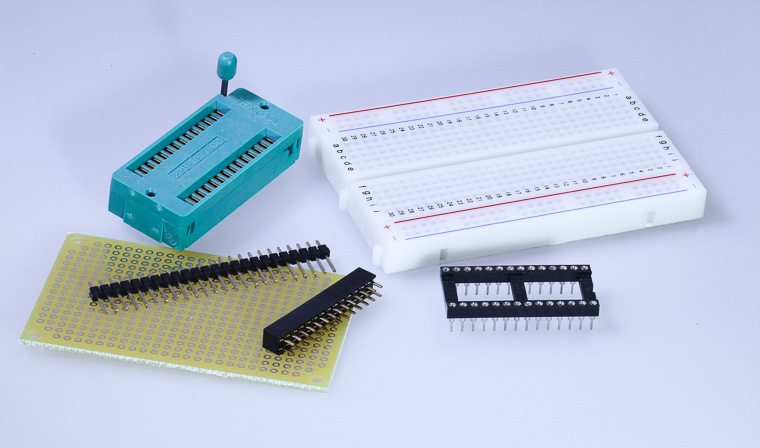

標準の2.54mmピッチDIP型ICと同様の形状をしていますので、初めてでも馴染みやすく迷わず使用できます。そして、標準で入手性の良い28ピンICソケットやゼロプレッシャーソケット、ユニバーサル基板、ブレッドボードにピッチ変換基板を別途用意する必要なく直接搭載できます。
トワイライトアプリ
TWELITE APPS
ソフトウエア各種
無線センサーやリモコンを作る。
超簡単!その2

設定が簡単

超簡単!標準アプリがあらかじめインストールされており、使用前にパソコンに接続して行うソフトウエアのインストールや初期設定等の煩雑な操作を必要とせず、周辺電子回路の配線のみですぐに動作確認することができます。外部のマイコンなしで自立動作します。
超簡単!その3
超簡単!その3

入手が簡単

全国の電子パーツショップの店頭またはネット通販で手軽に入手できます。
超簡単!その4
超簡単!その4

情報収集が簡単

関連情報が豊富です。情報を書籍やネット上で得ることができます。
形状
TWELITE DIP-トワイライトディップ

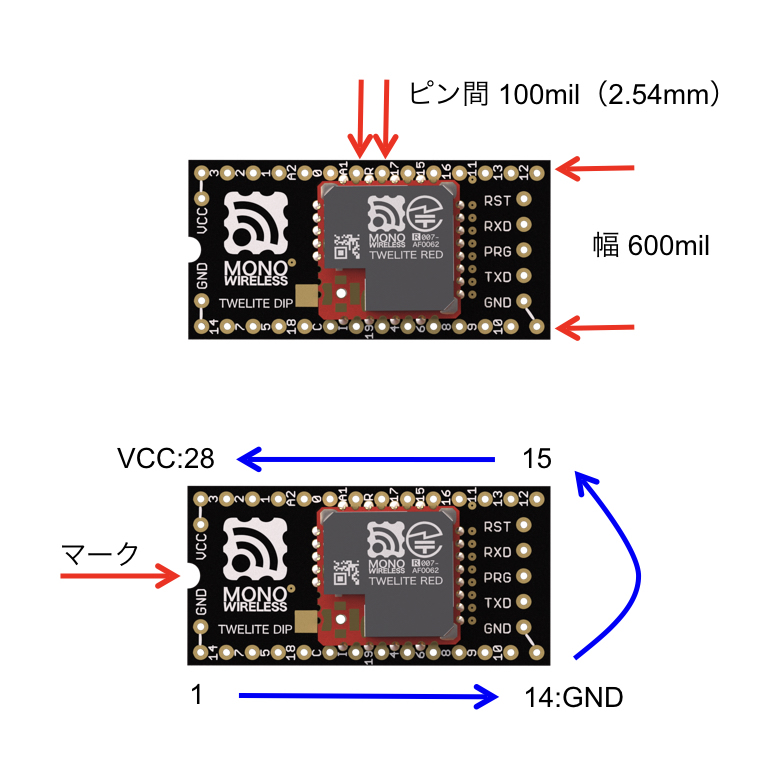

TWELITE DIP-トワイライトディップは28ピン600milのDIP形状をしています。端子番号の振り方も標準のDIPタイプのICと同じです。半円の切り欠きマークを左向きにして上から見た時に左下が1番端子で半時計回りに数えます。右下が14番端子で右上が15番端子、左上が28番端子です。

標準の28ピンICソケットやゼロプレッシャーソケット、ユニバーサル基板、ブレッドボードにピッチ変換基板なしで直接搭載でき取り扱いが簡単です。

TWELITE DIP-トワイライトディップ

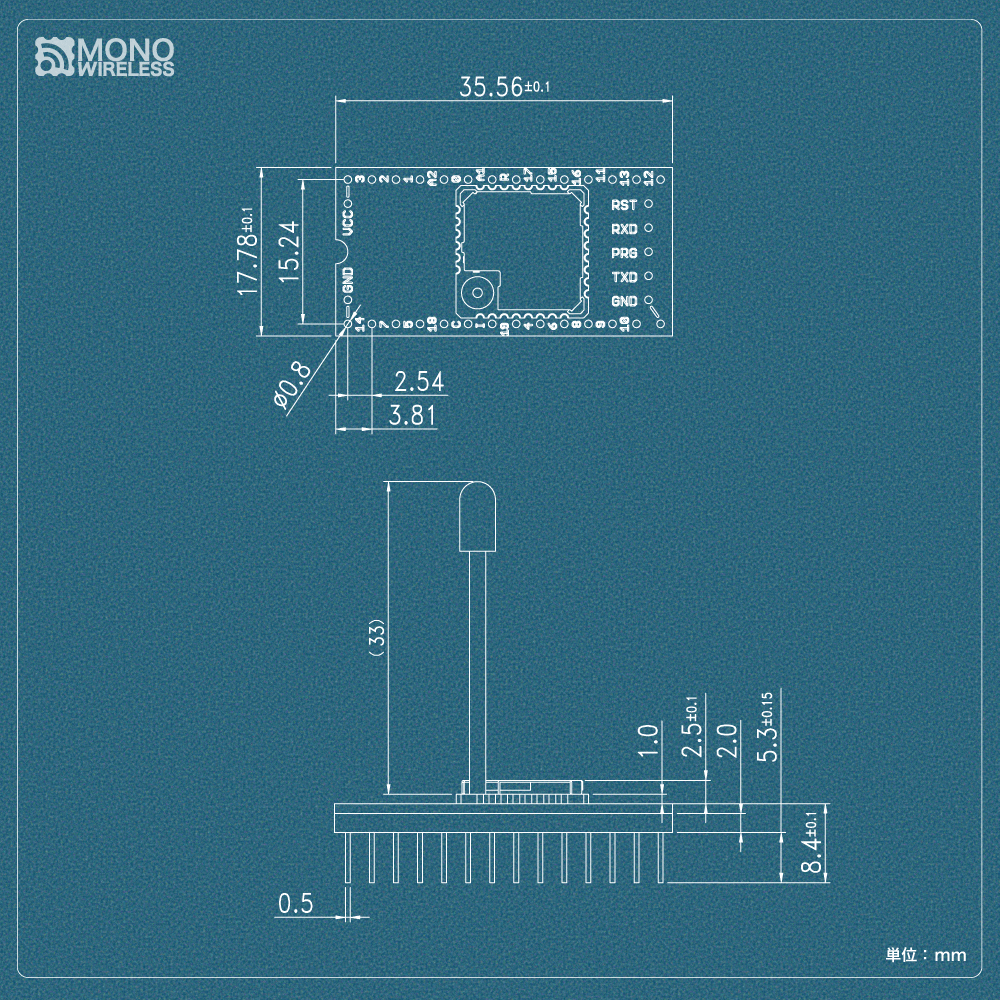

外形図:  DXF

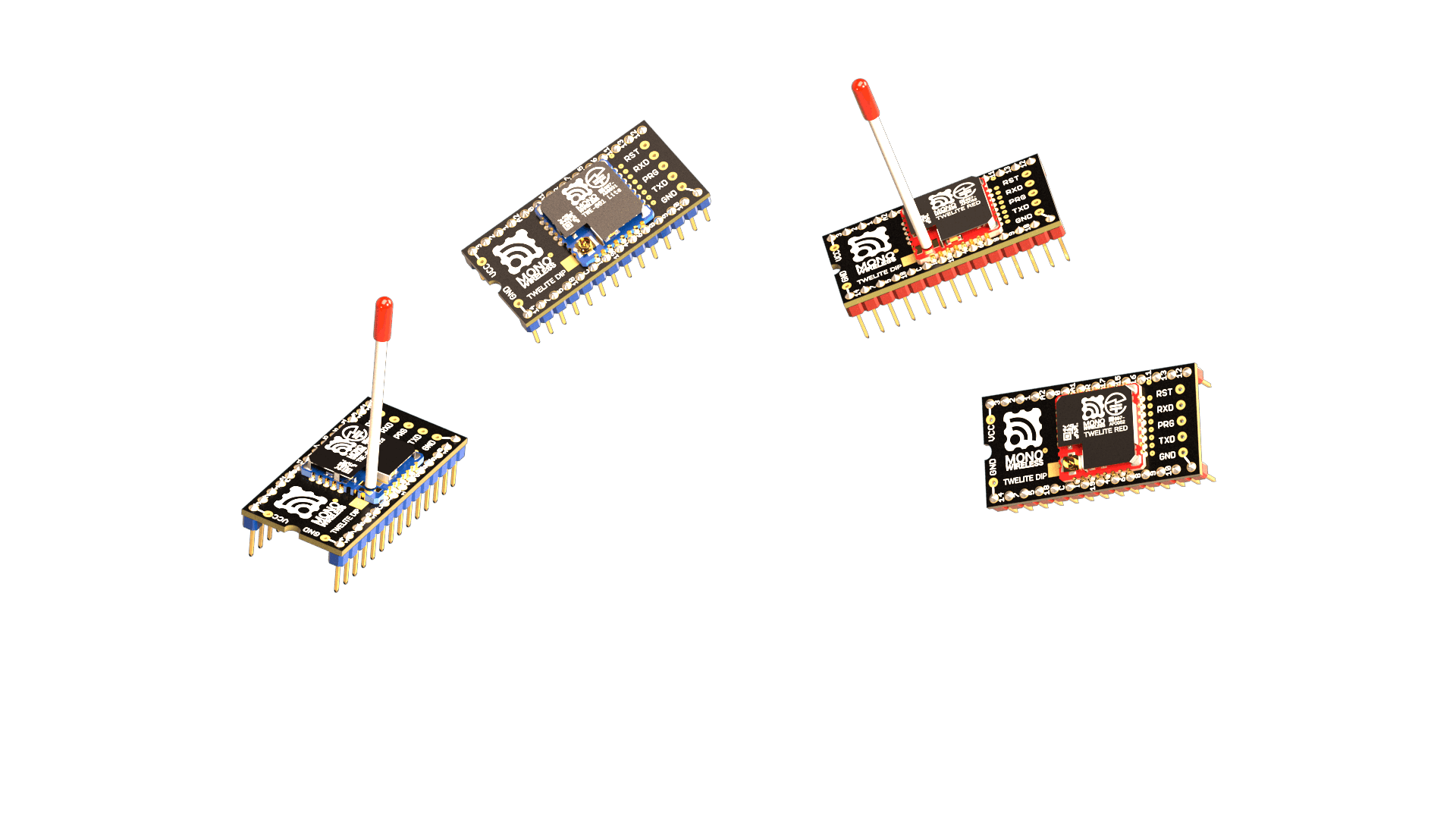

バリエーション

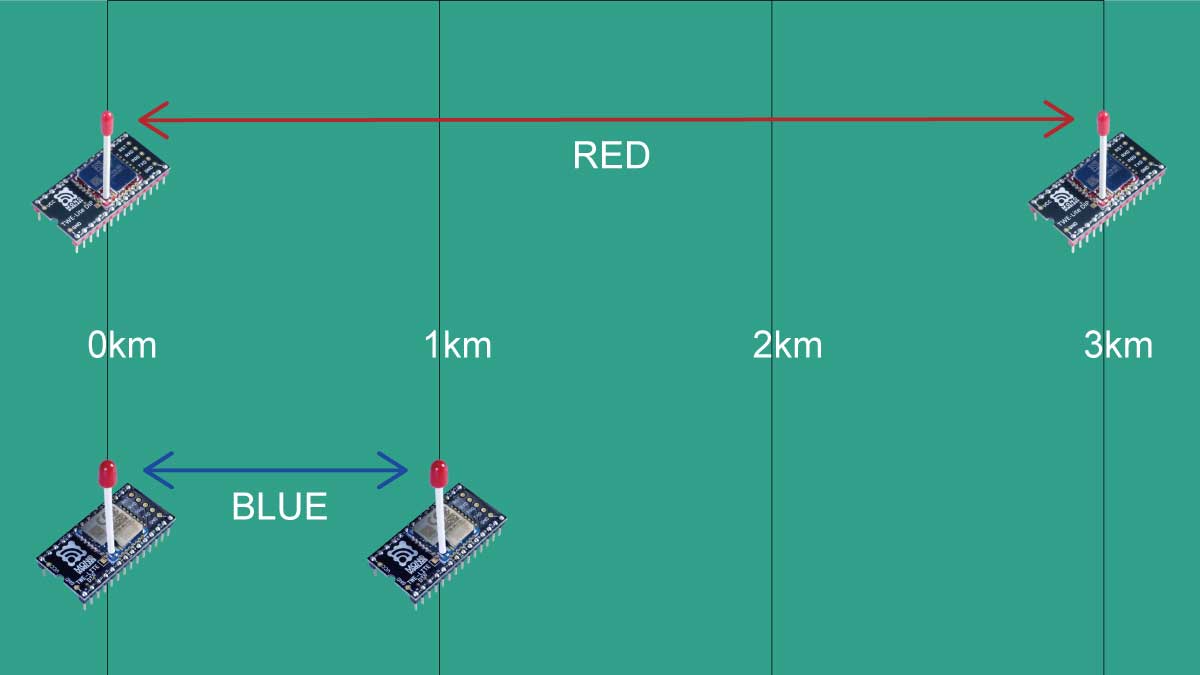

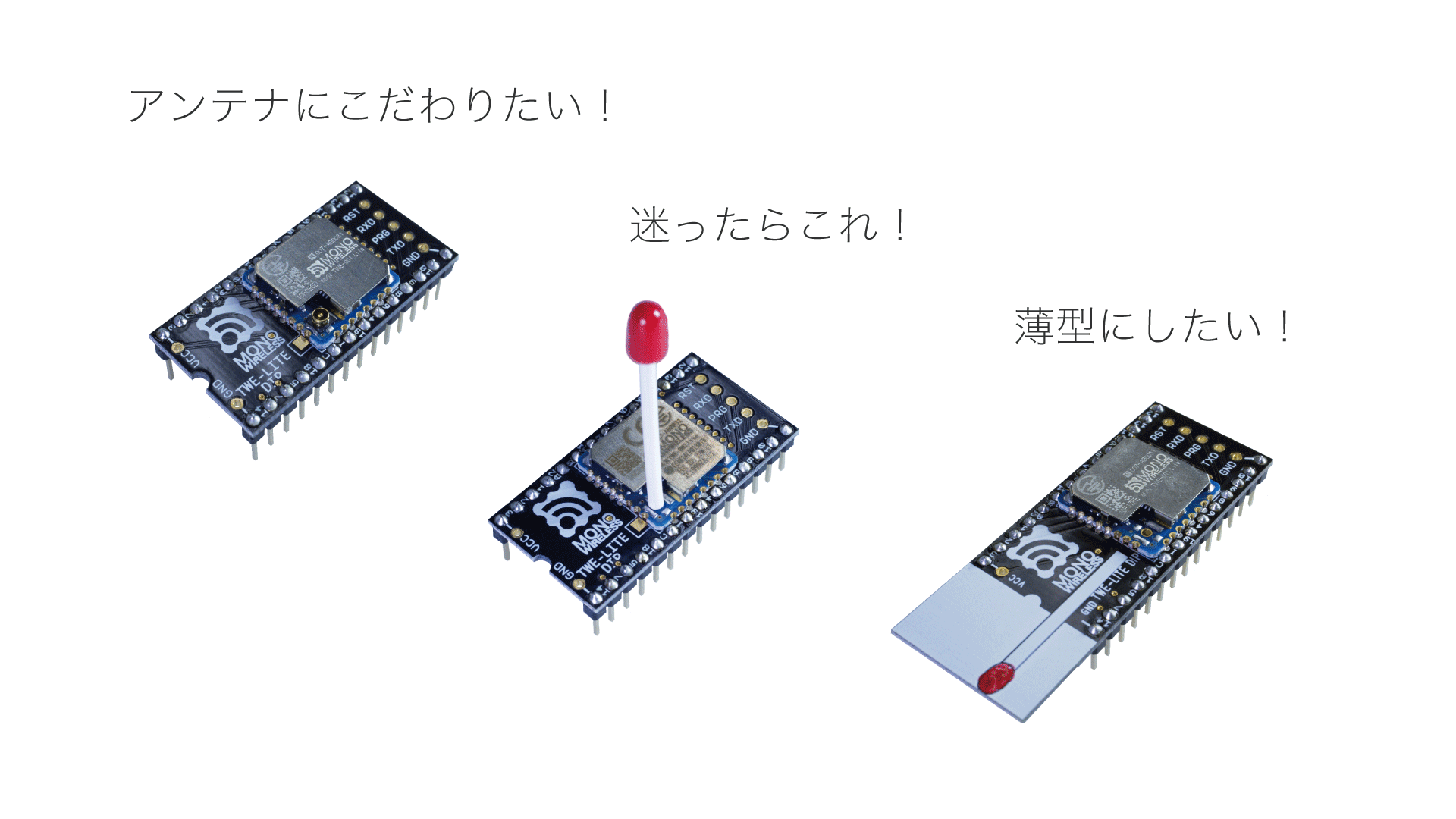

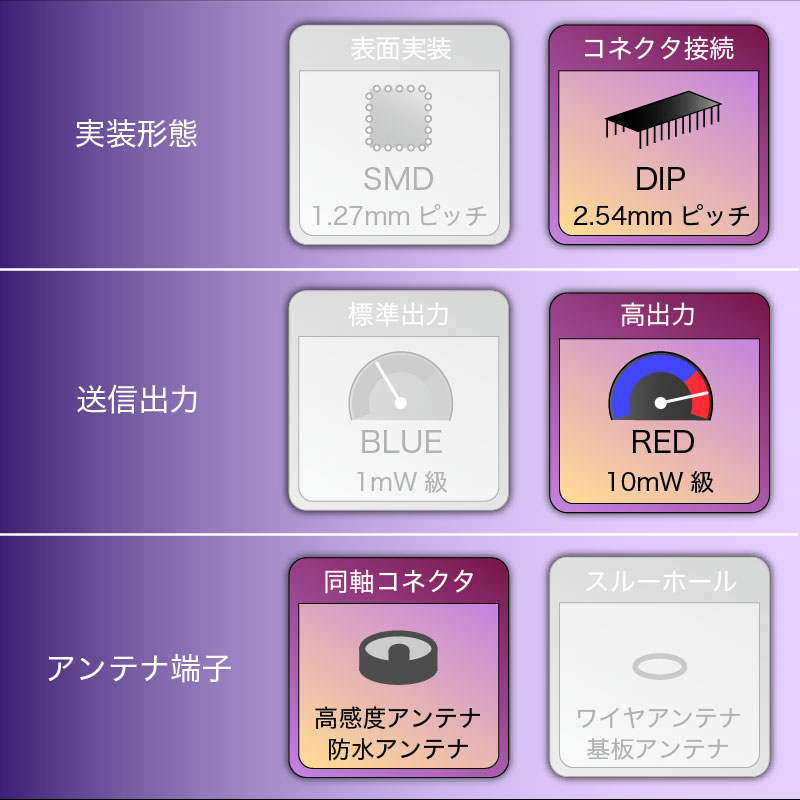

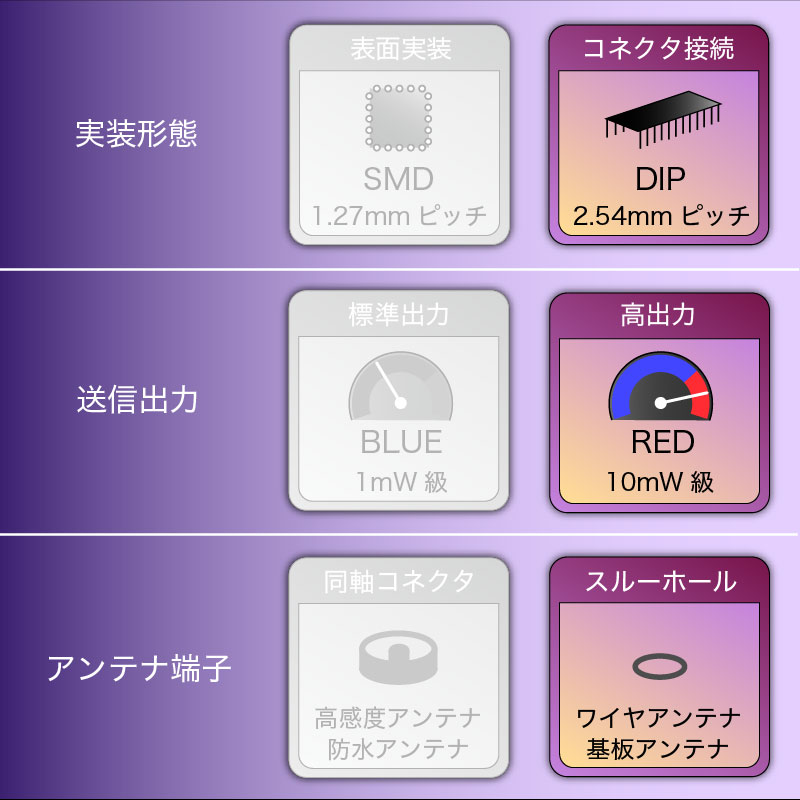

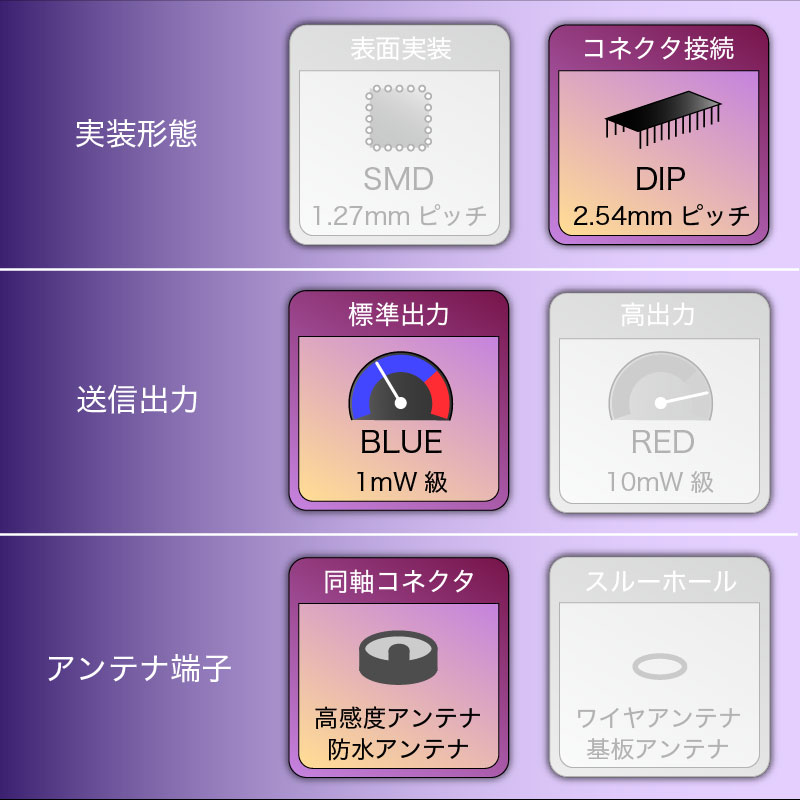

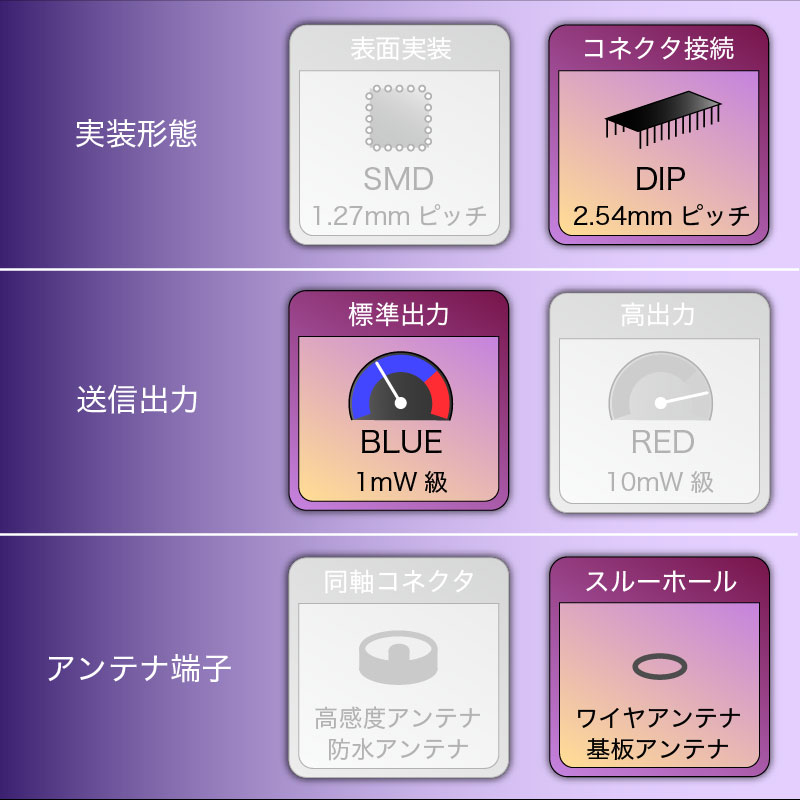

通信距離、設置方法により最適な出力タイプとアンテナタイプが選択できます。

通信距離を延ばすための注意点

アンテナは無線通信をする際に電波を送受信する重要な部分ですので以下をご理解の上、より良い状態でお使いください。

  • 垂直に立てた状態でお使い下さい。
  • アンテナ間に障害物がなく、アンテナの位置が十分に高い場合に通信が良好になります。
  • アンテナの周囲に金属物体があると性能が低下します。
  • アンテナ軸周囲の感度が高く、真上と真下は感度が低くなります。
仕様
  BLUE-ブルー RED-レッド
送信出力 +2.50dBm +9.14dBm
受信感度 -95dBm -96dBm
送信電流 15.3mA(+2.50dBm出力時) 23.3mA(+9.14dBm出力時)
14.0mA(+3.00dBm出力時)
受信電流 17.0mA 14.7mA
外形寸法 35.7mm x 17.7mm x 3.5mm (マッチ棒アンテナ版)
35.7mm x 17.7mm x 3.5mm (同軸コネクタ版)
(アンテナ、コネクタ、端子除く)
重量 3.6g (マッチ棒アンテナ版)
3.7g (同軸コネクタ版)
(アンテナ、コネクタ、端子含む)

動作電圧 2.3~3.6V
動作温度 -40~85℃ -30~85℃
電波認証 ARIB STD-T66(技適)
動作電圧

入力電圧は2.3V〜3.6Vです。定格内の電圧で使用してください。VCC(電源のプラス側)とGND(電源のマイナス側)の向きに注意してください。

超簡単!標準アプリではコイン型電池で長時間の使用はできません。コイン型電池を使用して間欠動作で使用する場合は 無線タグアプリを使用して下さい。

故障の原因

3.6V以上の電圧をかけたり、プラスとマイナスを逆に接続した場合はTWELITE DIP-トワイライトディップが発熱します。故障の原因になります。(保護回路は内蔵しておりません)

誤って5Vに接続しないように注意して下さい。

入力電圧により I/Oの駆動能力が変化します。定格以上の電流を流した場合は故障の原因になりますのでご注意ください。 (LED電流制限抵抗の省略、モーター直結等)

配線をする時は必ず電源を切ってください。電源を入れたまま配線をつけたり外したりすると故障の原因になります。

TWELITE DIP-トワイライトディップは半導体を使用した電子部品ですので静電気を与えると故障の原因になります。

超簡単!標準アプリの使い方

超簡単!標準アプリがあらかじめインストールされていますので、ソフトウエアのインストールや設定をすることなく必要な配線をするだけですぐに動作を開始します。

無線モジュール TWELITE-トワイライト アプリ
超簡単!標準アプリ
超簡単!標準アプリはTWELITE、TWELITE DIP 、MONOSTICKに標準インストールのソフトウエアです。親機と子機のデジタル4ポート、アナログ4ポートの状態が無線で同期します。試作やデモを手早く作成することができます。入門用や学習用にも最適です。
アプリの書換・設定

アプリの設定や書換を行うためには評価開発環境 TWELITE STAGEとUSBアダプター TWELITE R2を使用します。

TWELITE STAGE - トワイライトステージ
評価開発環境
アプリのビルド、書換、設定、表示に。
TWELITE STAGE
TWELITE STAGE-トワイライトステージはTWELITEを動作させるためのアプリのビルド、書換、設定、そして、アプリからのデータを表示する機能を統合した評価開発環境です。
TWELITE R2 -トワイライター2
USBアダプター
アプリの設定、書き込みに。
TWELITE R2
TWELITE R2 -トワイライター2はTWELITE DIP/PAL/2525をUSBシリアル接続するための変換基板です。パソコンに接続し、アプリの詳細設定やアプリ書き込みに使用します。

アプリの書換

超簡単!標準アプリ以外の各種アプリに自由に書き換えることができます。

TWELITE APPS - トワイライトアプリ
ソフトウエア各種
無線センサーやリモコンを作る。。
TWELITE APPS
TWELITE APPS - トワイライトアプリはソフトウエア開発なしですぐに使用可能なソフトウエアです。省電力で動作する無線センサーやリモコンを作るために必要な機能をあらかじめ用意しております。

アプリの設定

各アプリはパソコンに接続し詳細設定も行えますので、単純な使い方から複雑な使い方まで対応しています。

インタラクティブモード
アプリの設定をする。
インタラクティブモード
インタラクティブモードで各アプリの設定を変更できます。通信チャネル、通信グループ等の設定ができます。

アプリの作成

TWELITE-トワイライトは汎用32ビットマイコンを内蔵しており、自由にプログラムを作成して使用することができます。

アクト
TWELITEプログラム
手軽にプログラミング。
act
TWELITEで動作するアプリを書くことができるプログラムをact(アクト)と呼びます。actはなるべく手軽にTWELITEのプログラミングを開始できることを目的としています。
