ワイヤアンテナ

TWELITE-トワイライトのワイヤアンテナタイプはワイヤアンテナをはんだ付けすることで安価に高性能なアンテナを構成できます。

ワイヤアンテナはハテナ型、マッチ棒型、カギ型の3種類から選択できます。

アンテナ接続の際はワイヤアンテナタイプのTWELITE-トワイライトをご使用ください。同軸コネクタタイプのTWELITE-トワイライトには接続できません。

TWELITE-トワイライトを自動機で親基板に実装する場合は、実装後に親基板の裏側からワイヤアンテナの半田付け作業を行なってください。その際に親基板に開口が必要です。 詳細

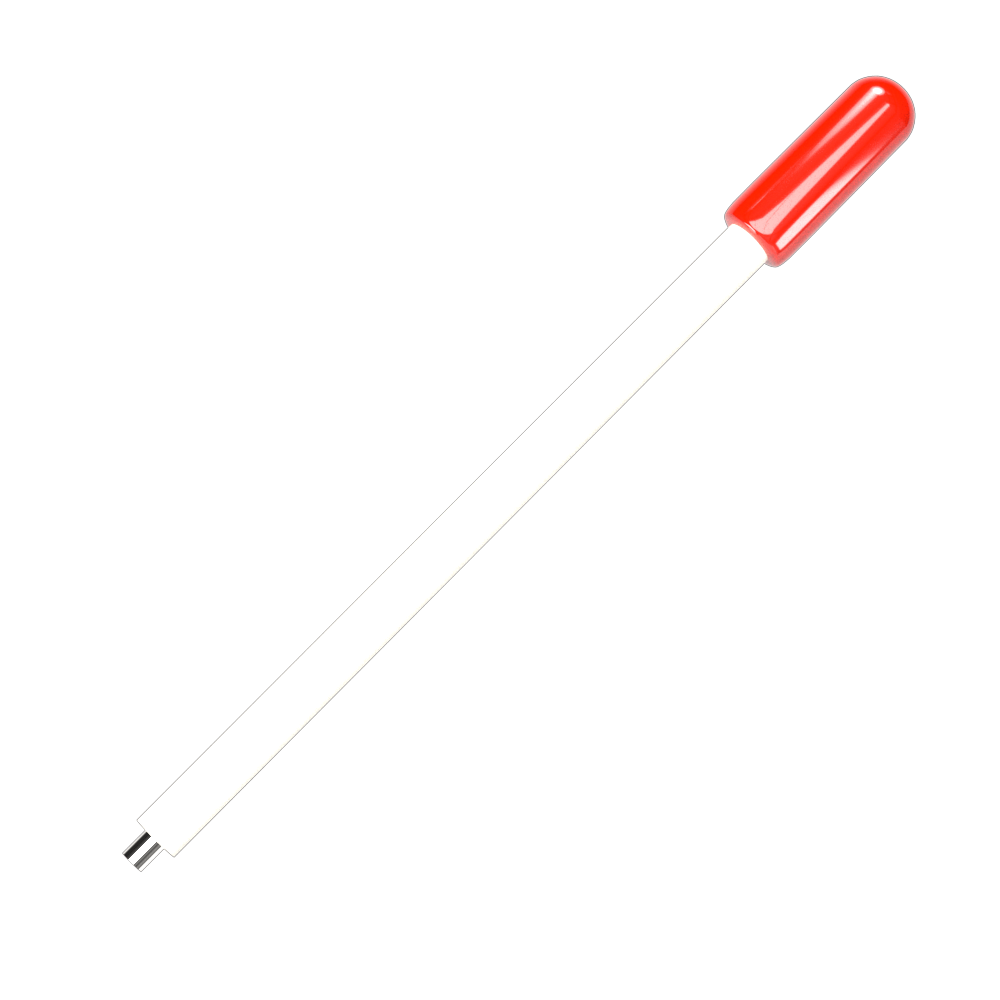

マッチ棒アンテナ

MW-A-W0

製品名:マッチ棒アンテナ
製品型番:MW-A-W0
JANコード:4589512170280

アンテナ長:32 mm
重量:約0.3g
利得:2.00 dBi

電波の方向

無線モジュール TWELITE-トワイライト
アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

長さは32mmです。直線に伸ばして使用すると最大の性能を発揮します。スペースが許す場合は最も良い特性になります。折り曲げて使用することも可能ですが、曲げ方により性能が著しく低下する場合があります。

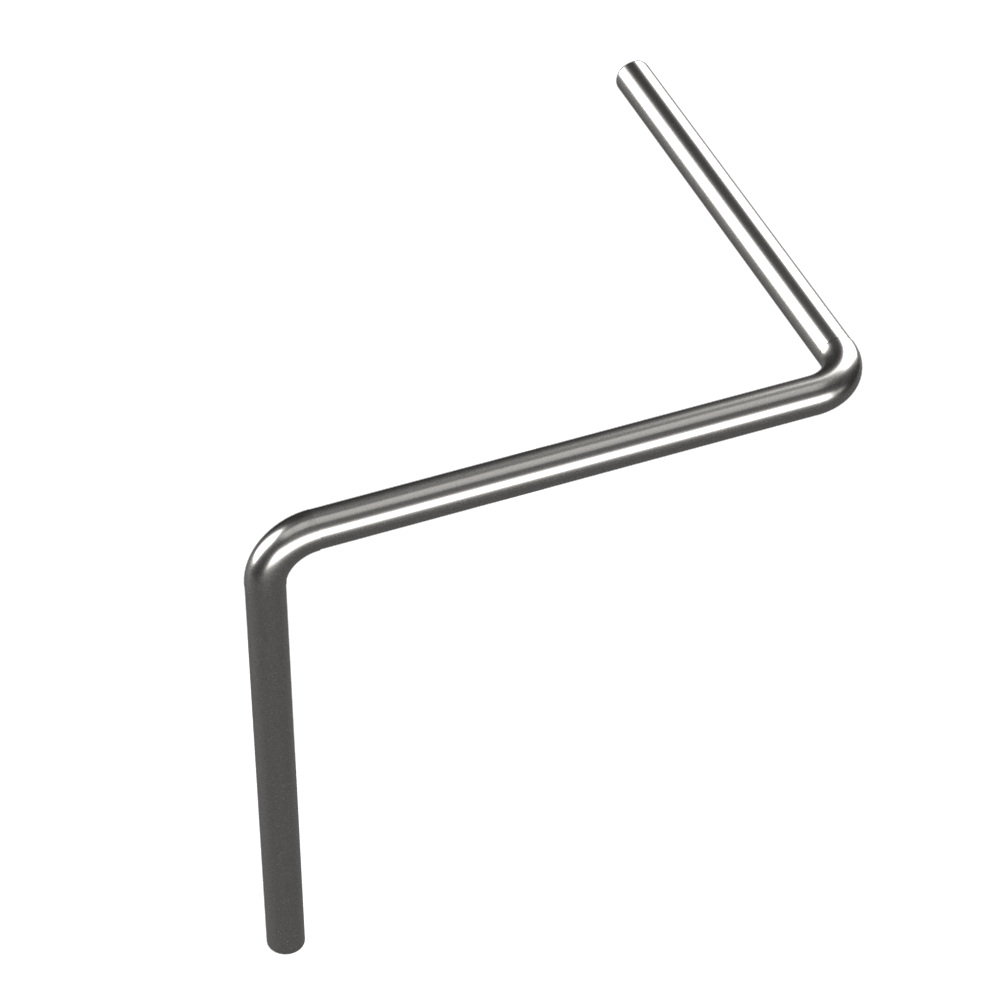

カギ型アンテナ

MW-A-W3

製品名:カギ型アンテナ
製品型番:MW-A-W3
JANコード:4589512170518
新製品

重量:約0.2g
利得:2.00 dBi

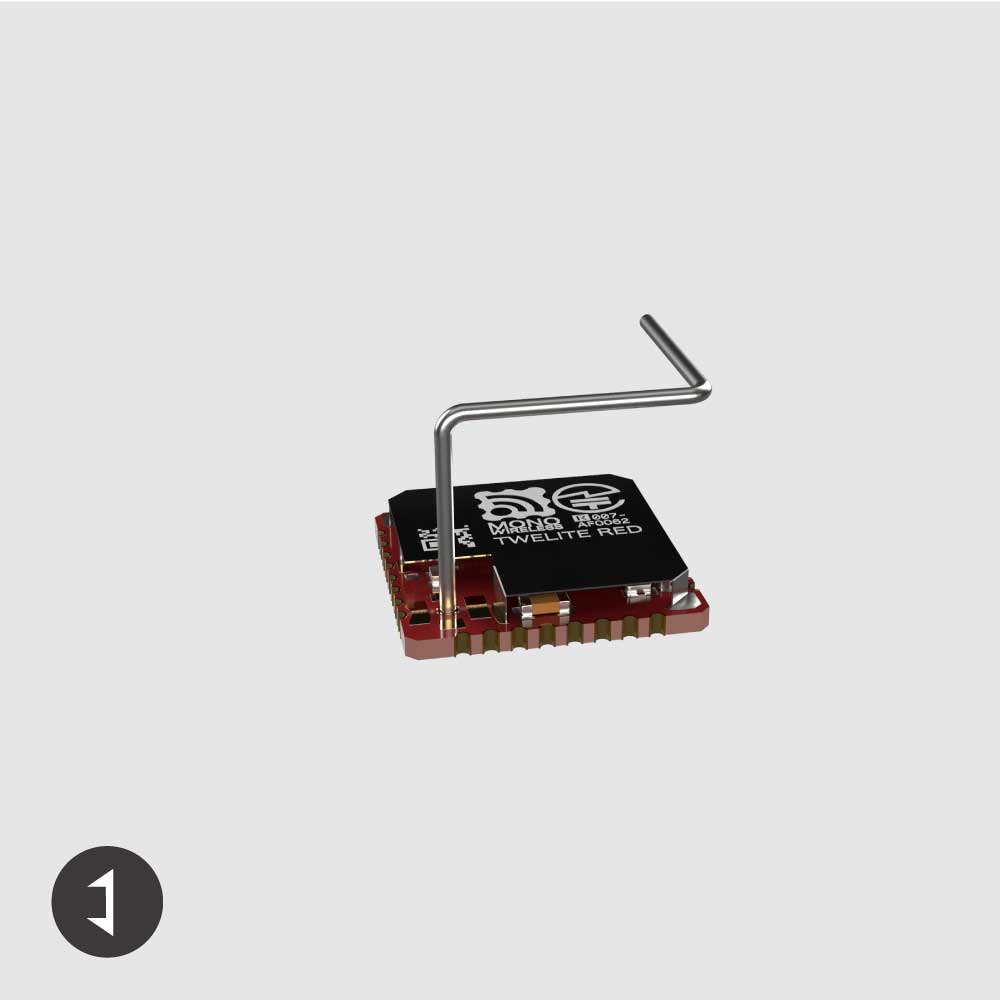

twelite
アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

背が低く、コンパクトな曲げパターンです。

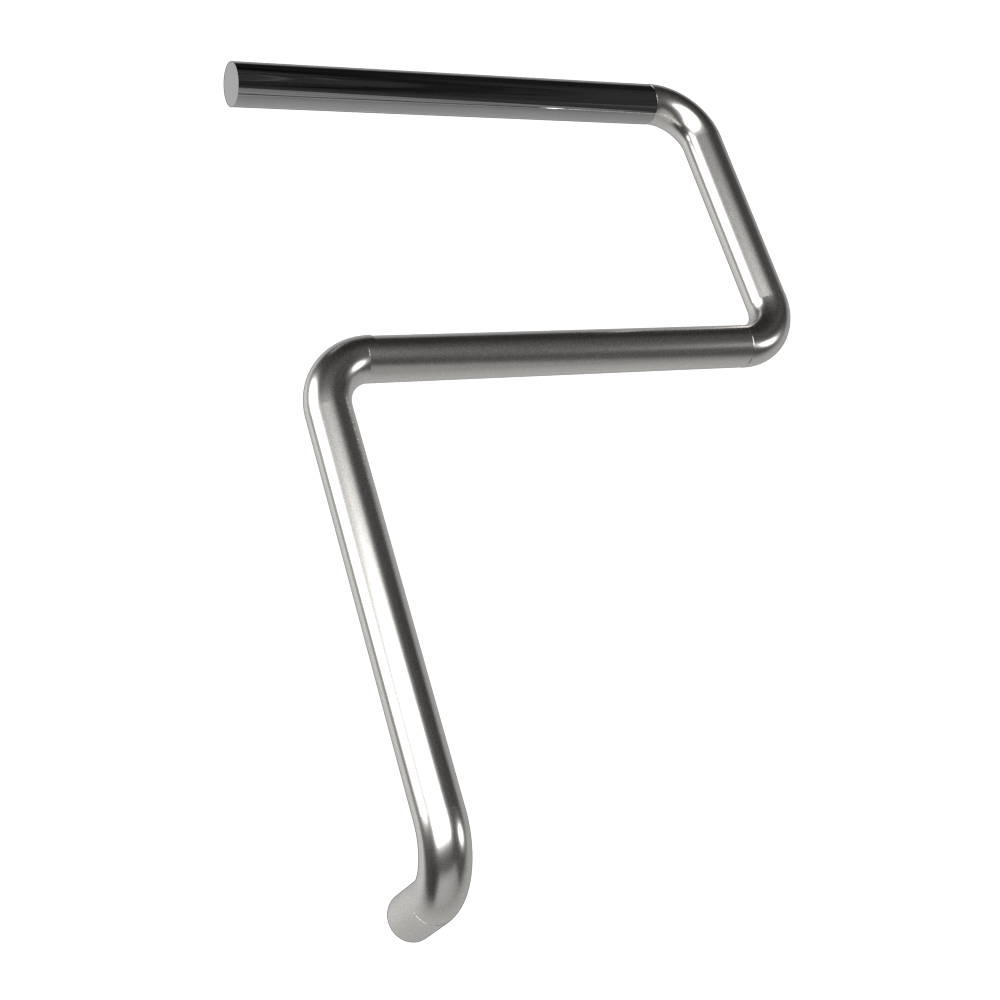

ハテナ型アンテナ

MW-A-W7

製品名:ハテナ型アンテナ
製品型番:MW-A-W7
JANコード:4589512170297
新製品

重量:約0.2g
利得:2.00 dBi

電波の方向

MW-A-W7
アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

薄型で、コンパクトな曲げパターンです。背をなるべく低く実装したい場合に適しています。ただし、寝かせて設置すると性能が低下しますので偏波の方向に注意してください。
