ケース内組込型アンテナ

ケース内組込型アンテナ

以下のような場合に適したアンテナです。

ufl
アンテナ接続の際は同軸コネクタタイプのTWELITE-トワイライトをご使用ください。ワイヤアンテナタイプのTWELITE-トワイライトには接続できません。

MW-A-P2010

MW-A-P2010

製品名:ケース内組込型アンテナ
製品型番:MW-A-P2010-05
旧型番:TWE-AN-P2010-05
JANコード:4589512170068

アンテナ形式:半波長ダイポール
アンテナサイズ:20 mm x 10 mm x1.0 t
重量:0.8 g
コネクタ:UFLタイプ
ケーブル長:50 mm
利得:1.66 dBi

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

狭いスペースに配置することができ、高い性能を発揮します。

樹脂ケースの内側に貼り付けて使用するためにアンテナの裏面には両面テープが添付されています。

小型で高性能なダイポールアンテナです。通信性能を保ちつつ、小型、薄型を追求しています。

理想的な設置環境化ではMW-A-P4208に比較して利得はやや低いですが、金属物体が近くにある場合にMW-A-P4208に比べ性能低下への影響が少ないという特徴があります。

※ アンテナ性能は近くにある物(特に金属)に影響を受けます。

TWE-AN-P2010とMW-A-P2010は基板の色とシルク表示が異なるだけで同一の仕様です。

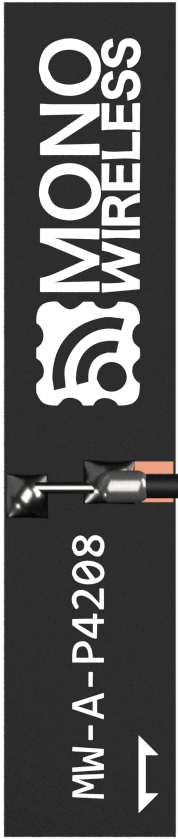

MW-A-P4208

MW-A-P4208

製品名:ケース内組込型アンテナ
製品型番:MW-A-P4208-10
旧型番:TWE-AN-P4208-10
JANコード:4589512170082

アンテナ形式:半波長ダイポール
アンテナサイズ:42.5 mm x 8.75 mm x 1.0 t
重量:約1.4g
コネクタ:UFLタイプ
利得: 2.00 dBi
ケーブル長:100 mm

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

狭いスペースに配置することができ、高い性能を発揮します。

樹脂ケースの内側に貼り付けて使用するためにアンテナの裏面には両面テープが添付されています。

小型で高性能なダイポールアンテナです。小型、薄型でありながら、性能をダイポールアンテナの理想値に限りなく近づけました。

mount
TWE-AN-P4208とMW-A-P4208は基板の色とシルク表示が異なるだけで同一の仕様です。

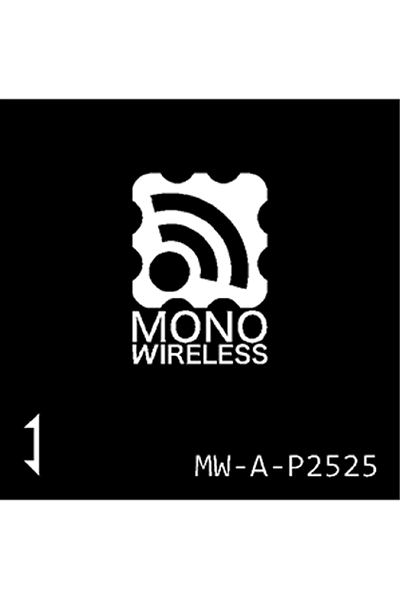

MW-A-P2525

MW-A-P2525

製品名:ケース内組込型アンテナ
製品型番:MW-A-P2525
旧型番:TWE-AN-P2525
JANコード:4589512170099

アンテナ形式:平面パッチアンテナ(ループ)
アンテナサイズ:25 mm x 25 mm x 0.5 t
重量:約1.0g
コネクタ:UFLタイプ
利得: 2.00 dBi

電波の方向

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。
TWE-AN-P2525とMW-A-P2525とはシルク表示に対してアンテナ方向(偏波方向)が90度異なりますのでご注意ください。

TWELITEの同軸コネクタ版の上に貼り付けて使用します。アンテナの裏面には両面テープが添付されています。

TWELITE 2525Aに使用されているアンテナです。小型デバイスで2dBiのアンテナ性能を得ることができます。直下にコイン型電池を配置しても著しい性能低下がありません。

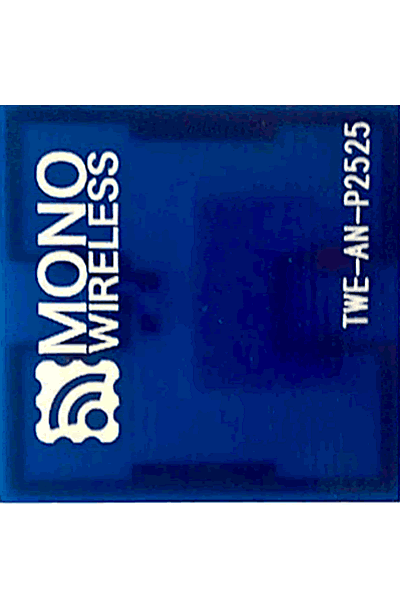

TWE-AN-P2525 TWE-AN-P2525
表面 裏面
TWE-AN-P2525とMW-A-P2525表示は基板の色とシルク表示が異なるだけで同一の仕様です。
